EH 22370 / EH 22380 Kugelsperrbolzen selbstsichernd mit elastischem Griff
Artikelnummer: 10210796
Hersteller: Halder
Herstellerartikelnummer: 22370.0712
Artikel ist in 92 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

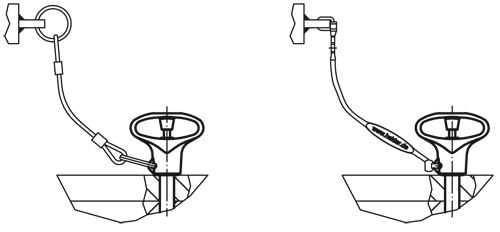

LE70005 Kugelsperrbolzen zum raschen Fixieren, Arretieren, Verstellen, Wechseln und Sichern. Für vielseitige Anwendungen in unterschiedlichen Bereichen, z.B. Sport, Freizeit, Reha Medizin Maschinen- und Anlagenbau usw. Schnell und einfach lösbar für sich häufig wiederholende Verbindungen. Dieser Kugelsperrbolzen zeichnet sich durch die folgenden Eigenschaften aus: -elastischer, ergonomischer Griff mit integrierter Rückstellung (Verriegelung) -neues Modernes, patentiertes Design -korrosionsbeständig -hochfester, gehärteter Bolzen daher extrem belastbar hoher Verschleißschutz (rostfreier Stahl 1.4542) -Befestigungsmöglichkeit für Halteseil EH 22400. -Temperatureinsatzbereich von - 30 °C bis + 80 °C.

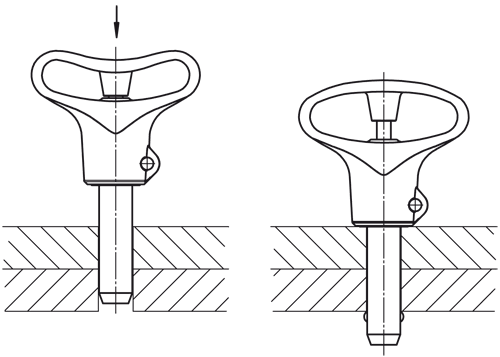

Werkstoff: Bolzenteil: rostfreier Stahl 1.4305, rostfreier Stahl 1.4542, ausscheidungsgehärtet Griff: Thermoplast (PBT/TPE), grau / orange Hinweis: Drücken = Entriegeln LE70005 22370. rostfreier Stahl 1.4305 LE70005 22380. rostfreier Stahl 1.4542, ausscheidungsgehärtet.
Eigenschaften

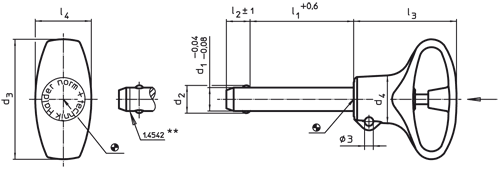

| .d2 : | 5,5 |
| .l1 : | 10 |
| .d1 : | 5 |
| .l3 : | 31 |
| .d3 : | 36 |
| .l2 (mm) : | 6 |
| .d4 : | 12,7 |
| .l4 : | 15,9 |
| Aufnahmebohrung H11 : | 5 |
| Gewicht (g) : | 9 |
| Scherfestigkeit zweischnittig kN min. 1.4305 : | 14 |
| Scherfestigkeit zweischnittig kN min. 1.4542 : | 24 |
Artikelvarianten
| Variante | .l1 | .d1 | Preis |
|---|---|---|---|
| 10 | 5 |
12,60 €
|
|
| 15 | 5 |
12,60 €
|
|
| 20 | 5 |
12,60 €
|
|
| 25 | 5 |
12,60 €
|
|
| 30 | 5 |
13,25 €
|
|
| 10 | 6 |
12,65 €
|
|
| 15 | 6 |
12,65 €
|
|
| 20 | 6 |
12,65 €
|
|
| 25 | 6 |
12,65 €
|
|
| 30 | 6 |
13,53 €
|
|
| 35 | 6 |
13,53 €
|
|
| 40 | 6 |
13,35 €
|
|
| 45 | 6 |
13,35 €
|
|
| 50 | 6 |
13,35 €
|
|
| 20 | 8 |
13,53 €
|
|
| 25 | 8 |
13,53 €
|
|
| 30 | 8 |
14,80 €
|
|
| 35 | 8 |
14,80 €
|
|
| 40 | 8 |
14,80 €
|
|
| 45 | 8 |
14,80 €
|
|
| 50 | 8 |
14,80 €
|
|
| 20 | 10 |
20,93 €
|
|
| 25 | 10 |
20,93 €
|
|
| 30 | 10 |
21,93 €
|
|
| 35 | 10 |
21,93 €
|
|
| 40 | 10 |
21,93 €
|
|
| 45 | 10 |
21,50 €
|
|
| 50 | 10 |
21,93 €
|
|
| 60 | 10 |
22,80 €
|
|
| 25 | 12 |
21,28 €
|
|
| 30 | 12 |
22,30 €
|
|
| 35 | 12 |
22,30 €
|
|
| 40 | 12 |
22,30 €
|
|
| 45 | 12 |
22,30 €
|
|
| 50 | 12 |
22,30 €
|
|
| 60 | 12 |
23,00 €
|
|
| 70 | 12 |
23,46 €
|
|
| 80 | 12 |
23,95 €
|
|
| 30 | 16 |
38,12 €
|
|
| 35 | 16 |
38,12 €
|
|
| 40 | 16 |
38,12 €
|
|
| 45 | 16 |
38,12 €
|
|
| 50 | 16 |
38,12 €
|
|
| 60 | 16 |
41,12 €
|
|
| 70 | 16 |
41,12 €
|
|
| 80 | 16 |
42,90 €
|
|
| 10 | 5 |
15,58 €
|
|
| 15 | 5 |
15,58 €
|
|
| 20 | 5 |
15,58 €
|
|
| 25 | 5 |
15,58 €
|
|
| 30 | 5 |
16,61 €
|
|
| 10 | 6 |
15,67 €
|
|
| 15 | 6 |
15,67 €
|
|
| 20 | 6 |
15,67 €
|
|
| 25 | 6 |
15,67 €
|
|
| 30 | 6 |
16,75 €
|
|
| 35 | 6 |
16,75 €
|
|
| 40 | 6 |
17,03 €
|
|
| 45 | 6 |
17,03 €
|
|
| 50 | 6 |
17,03 €
|
|
| 20 | 8 |
17,03 €
|
|
| 25 | 8 |
17,03 €
|
|
| 30 | 8 |
18,51 €
|
|
| 35 | 8 |
18,51 €
|
|
| 40 | 8 |
18,51 €
|
|
| 45 | 8 |
18,51 €
|
|
| 50 | 8 |
18,51 €
|
|
| 20 | 10 |
26,15 €
|
|
| 25 | 10 |
26,15 €
|
|
| 30 | 10 |
27,51 €
|
|
| 35 | 10 |
27,51 €
|
|
| 40 | 10 |
27,51 €
|
|
| 45 | 10 |
27,51 €
|
|
| 50 | 10 |
27,51 €
|
|
| 60 | 10 |
28,89 €
|
|
| 25 | 12 |
26,69 €
|
|
| 30 | 12 |
27,89 €
|
|
| 35 | 12 |
27,89 €
|
|
| 40 | 12 |
27,35 €
|
|
| 45 | 12 |
27,89 €
|
|
| 50 | 12 |
27,89 €
|
|
| 60 | 12 |
29,33 €
|
|
| 70 | 12 |
29,33 €
|
|
| 80 | 12 |
30,63 €
|
|
| 30 | 16 |
47,72 €
|
|
| 35 | 16 |
47,72 €
|
|
| 40 | 16 |
47,72 €
|
|
| 45 | 16 |
47,72 €
|
|
| 50 | 16 |
47,72 €
|
|
| 60 | 16 |
51,38 €
|
|
| 70 | 16 |
51,38 €
|
|
| 80 | 16 |
54,48 €
|
