EH 22370 / EH 22380 Kugelsperrbolzen selbstsichernd einfache Ausführung
Artikelnummer: 10210696
Hersteller: Halder
Herstellerartikelnummer: 22370.0012
Artikel ist in 101 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
LE70005

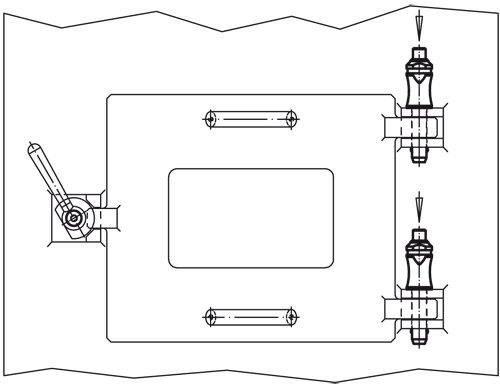

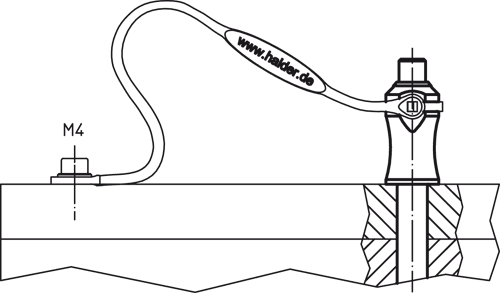

Werkstoff: Bolzenteil: rostfreier Stahl 1.4305, rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung) Feder: rostfreier Stahl Hinweis: Drücken = Entriegeln EH 22370. rostfreier Stahl 1.4305 EH 22380. rostfreier Stahl 1.4542, ausscheidungsgehärtet. Zum raschen Fixieren, Arretieren, Verstellen, Wechseln und Sichern. Schnell und einfach lösbar für sich häufig wiederholende Verbindungen. Dieser Kugelsperrbolzen zeichnet sich durch die folgenden Eigenschaften aus: -korrosionsbeständig -hochfester, gehärteter Bolzen daher extrem belastbar, hoher Verschleißschutz (rostfreier Stahl 1.4542) -kompakte Bauweise mit Griffmulde -Befestigungsmöglichkeit für Halteseil EH 22400.0970/.0974. Weitere Befestigungsmöglichkeiten auf Anfrage. -Temperatureinsatzbereich bis max. 250 °C.
Eigenschaften

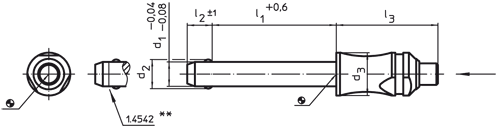

| .d2 : | 5,5 |
| .l1 : | 10 |
| .d1 : | 5 |
| .l3 : | 26,2 |
| .d3 : | 10 |
| .l2 (mm) : | 6 |
| Aufnahmebohrung H11 : | 5 |
| Gewicht (g) : | 10 |
| Scherfestigkeit zweischnittig kN min. 1.4305 : | 14 |
| Scherfestigkeit zweischnittig kN min. 1.4542 : | 24 |
Artikelvarianten
| Variante | .l1 | .d1 | Preis |
|---|---|---|---|
| 10 | 5 |
11,22 €
|
|
| 15 | 5 |
11,22 €
|
|
| 20 | 5 |
11,22 €
|
|
| 25 | 5 |
11,22 €
|
|
| 30 | 5 |
11,65 €
|
|
| 10 | 6 |
11,29 €
|
|
| 15 | 6 |
11,29 €
|
|
| 20 | 6 |
11,00 €
|
|
| 25 | 6 |
11,00 €
|
|
| 30 | 6 |
12,65 €
|
|
| 35 | 6 |
12,35 €
|
|
| 40 | 6 |
12,65 €
|
|
| 45 | 6 |
12,65 €
|
|
| 50 | 6 |
12,35 €
|
|
| 20 | 8 |
12,22 €
|
|
| 25 | 8 |
12,22 €
|
|
| 30 | 8 |
13,60 €
|
|
| 35 | 8 |
13,60 €
|
|
| 40 | 8 |
13,60 €
|
|
| 45 | 8 |
13,60 €
|
|
| 50 | 8 |
13,60 €
|
|
| 20 | 10 |
18,57 €
|
|
| 25 | 10 |
18,57 €
|
|
| 30 | 10 |
19,61 €
|
|
| 35 | 10 |
19,61 €
|
|
| 40 | 10 |
19,61 €
|
|
| 45 | 10 |
19,61 €
|
|
| 50 | 10 |
19,61 €
|
|
| 60 | 10 |
20,62 €
|
|
| 25 | 12 |
18,95 €
|
|
| 30 | 12 |
19,84 €
|
|
| 35 | 12 |
19,84 €
|
|
| 40 | 12 |
19,84 €
|
|
| 45 | 12 |
19,84 €
|
|
| 50 | 12 |
19,84 €
|
|
| 60 | 12 |
20,87 €
|
|
| 70 | 12 |
20,87 €
|
|
| 80 | 12 |
21,66 €
|
|
| 30 | 16 |
33,88 €
|
|
| 35 | 16 |
33,88 €
|
|
| 40 | 16 |
33,88 €
|
|
| 45 | 16 |
33,88 €
|
|
| 50 | 16 |
33,88 €
|
|
| 60 | 16 |
36,50 €
|
|
| 70 | 16 |
36,50 €
|
|
| 80 | 16 |
38,74 €
|
|
| 60 | 20 |
68,57 €
|
|
| 80 | 20 |
71,39 €
|
|
| 100 | 20 |
74,82 €
|
|
| 120 | 20 |
77,68 €
|
|
| 10 | 5 |
14,04 €
|
|
| 15 | 5 |
14,04 €
|
|
| 20 | 5 |
14,04 €
|
|
| 25 | 5 |
14,04 €
|
|
| 30 | 5 |
14,87 €
|
|
| 10 | 6 |
14,27 €
|
|
| 15 | 6 |
14,27 €
|
|
| 20 | 6 |
14,27 €
|
|
| 25 | 6 |
14,27 €
|
|
| 30 | 6 |
15,78 €
|
|
| 35 | 6 |
15,78 €
|
|
| 40 | 6 |
15,78 €
|
|
| 45 | 6 |
15,78 €
|
|
| 50 | 6 |
15,78 €
|
|
| 20 | 8 |
15,22 €
|
|
| 25 | 8 |
15,22 €
|
|
| 30 | 8 |
17,10 €
|
|
| 35 | 8 |
16,71 €
|
|
| 40 | 8 |
17,10 €
|
|
| 45 | 8 |
17,10 €
|
|
| 50 | 8 |
17,10 €
|
|
| 20 | 10 |
23,31 €
|
|
| 25 | 10 |
23,31 €
|
|
| 30 | 10 |
24,34 €
|
|
| 35 | 10 |
24,34 €
|
|
| 40 | 10 |
24,34 €
|
|
| 45 | 10 |
24,34 €
|
|
| 50 | 10 |
24,34 €
|
|
| 60 | 10 |
25,78 €
|
|
| 25 | 12 |
23,74 €
|
|
| 30 | 12 |
24,76 €
|
|
| 35 | 12 |
24,76 €
|
|
| 40 | 12 |
24,76 €
|
|
| 45 | 12 |
24,76 €
|
|
| 50 | 12 |
24,76 €
|
|
| 60 | 12 |
26,07 €
|
|
| 70 | 12 |
26,07 €
|
|
| 80 | 12 |
27,21 €
|
|
| 30 | 16 |
42,33 €
|
|
| 35 | 16 |
42,33 €
|
|
| 40 | 16 |
42,33 €
|
|
| 45 | 16 |
42,33 €
|
|
| 50 | 16 |
42,33 €
|
|
| 60 | 16 |
45,67 €
|
|
| 70 | 16 |
45,67 €
|
|
| 80 | 16 |
47,25 €
|
|
| 60 | 20 |
96,52 €
|
|
| 80 | 20 |
99,40 €
|
|
| 100 | 20 |
104,93 €
|
|
| 120 | 20 |
109,05 €
|
Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder
klicken Sie hier, um weitere 100 Varianten zu laden.
