EH 22350 Kugeltragbolzen, selbstsichernd, Vergütungsstahl
Artikelnummer: 10205965
Hersteller: Halder
Herstellerartikelnummer: 22350.0601
Artikel ist in 22 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Bolzenteil: Vergütungs, Stahl vergütet Manganphosphatiert Schäkel: Vergütungs, Stahl vergütet Manganphosphatiert Feder: rostfreier Stahl Druckknopf: Aluminium, rot eloxiert Hinweis: Drücken = Entriegeln Schnell und einfach einsetzbares, robustes Tragelement mit beweglichem Schäkel und Sicherungssteg gegen unbeabsichtigtes Lösen. Spezielle Tragehilfen am Werkstück, z.B. Gewinde für Ringschrauben, sind nicht mehr erforderlich. Für den Einsatz genügen Bohrungen H11. Dieser Kugel tragbolzen zeichnet sich durch folgende Eigenschaften aus: -korrosionsgeschützt -Temperatureinsatzbereich bis max. 250 °C -als Zubehör bieten wir passende Aufnahmebuchsen für d1 = 8, 10, 12 und 16 - siehe 22350.0900 - .0936.

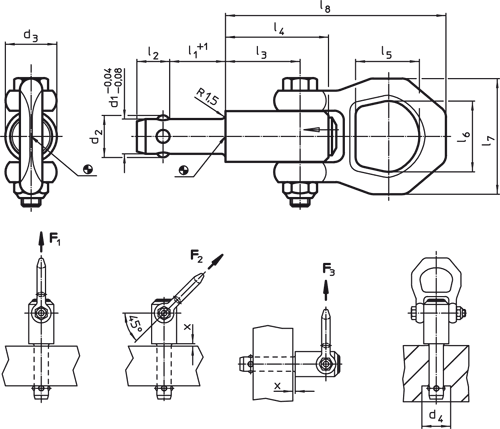

Eigenschaften
| .d2 : | 9,35 |
| .l1 : | 10 |
| .d1 : | 8 |
| .l3 : | 25,7 |
| .d3 : | 21,5 |
| .l2 (mm) : | 8,75 |
| .l4 : | 36 |
| .l5 (mm) : | 27 |
| .l8 : | 87,5 |
| .l6 (mm) : | 30 |
| .l7 : | 49 |
| Aufnahmebohrung H11 : | 8 |
| F1 kN : | 1,5 |
| F2 kN : | 1,2 |
| F3 kN : | 0,5 |
| Gewicht (g) : | 218 |
| .d4 min. : | 9,85 |
| .x min. : | 1,5 |
| .x max. : | 5 |
Artikelvarianten
| Variante | .l1 | .d1 | Preis |
|---|---|---|---|
| 10 | 8 |
59,23 €
|
|
| 15 | 8 |
59,23 €
|
|
| 25 | 8 |
59,23 €
|
|
| 35 | 8 |
59,23 €
|
|
| 10 | 8,3 |
59,23 €
|
|
| 15 | 8,3 |
59,23 €
|
|
| 25 | 8,3 |
59,23 €
|
|
| 35 | 8,3 |
59,23 €
|
|
| 15 | 10 |
61,63 €
|
|
| 25 | 10 |
61,63 €
|
|
| 35 | 10 |
61,63 €
|
|
| 50 | 10 |
61,63 €
|
|
| 15 | 12 |
65,30 €
|
|
| 25 | 12 |
66,85 €
|
|
| 35 | 12 |
65,30 €
|
|
| 50 | 12 |
66,85 €
|
|
| 25 | 16 |
74,21 €
|
|
| 50 | 16 |
74,21 €
|
|
| 75 | 16 |
74,21 €
|
|
| 25 | 13,8 |
69,21 €
|
|
| 50 | 13,8 |
69,21 €
|
|
| 75 | 13,8 |
69,21 €
|
