EH 22130 Präzisionsrastbolzen mit zylindrischer Aufnahme
Artikelnummer: 10207087
Hersteller: Halder
Herstellerartikelnummer: 22130.0010
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

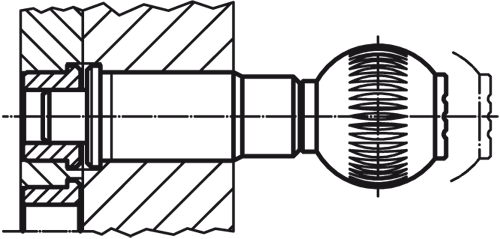

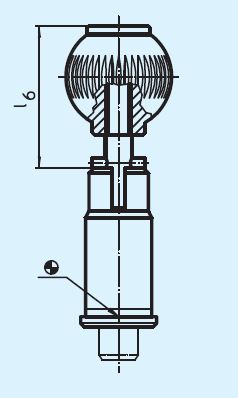

Werkstoff: Bolzen: Einsatzstahl, einsatzgehärtet brüniert und geschliffen GriffKugel : Thermoplast, schwarzgrau Hülse: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Buchse: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Die Präzisionsrastbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Rastbolzens und der Buchse wird eine hohe Wiederholgenauigkeit der beiden Elemente erreicht. Bei der Ausführung mit Arretierung wird der Knopf herausgezogen und um 90° gedreht. Zur präzisen Einstellung sollten GriffKugel und Bolzen nach der Montage fettfrei verklebt werden.

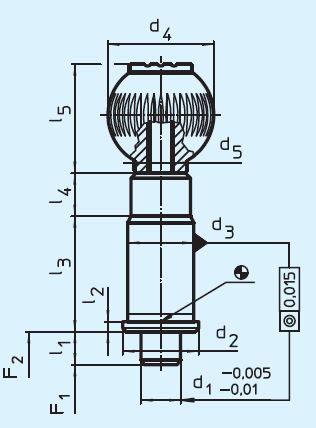

Eigenschaften
| Ausführung : | ohne Arretierung |
| .d2 : | 19 |
| .d1 : | 10 |
| .l3 : | 31 |
| .l2 (mm) : | 2,5 |
| .d4 : | 25 |
| .d5 : | M6 |
| .l4 : | 13 |
| .l5 (mm) : | 25 |
| .l6 (mm) : | - |
| Federkraft F1 N~ : | 15 |
| Federkraft F2 N~ : | 30 |
| Gewicht (g) : | 79 |
| .d3 n6 : | 16 |
| .l1 min. : | 10 |
Artikelvarianten
| Variante | Ausführung | .d1 | Preis |
|---|---|---|---|
| ohne Arretierung | 10 |
84,60 €
|
|
| ohne Arretierung | 12 |
94,48 €
|
|
| ohne Arretierung | 16 |
109,57 €
|
|
| ohne Arretierung | 20 |
123,85 €
|
|
| ohne Arretierung | 25 |
140,64 €
|
|
| mit Arretierung | 10 |
95,43 €
|
|
| mit Arretierung | 12 |
104,85 €
|
|
| mit Arretierung | 16 |
118,50 €
|
|
| mit Arretierung | 20 |
136,32 €
|
|
| mit Arretierung | 25 |
150,30 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|

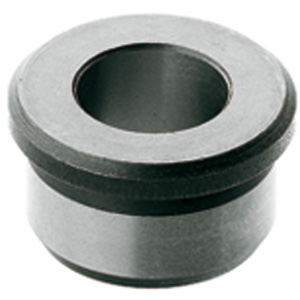

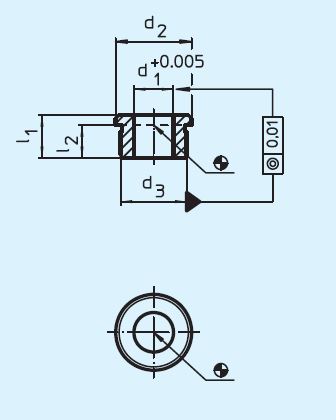

EH 22130 Buchse zylindrisch für Präzisionsrastbolzen |
14,90 €
|
