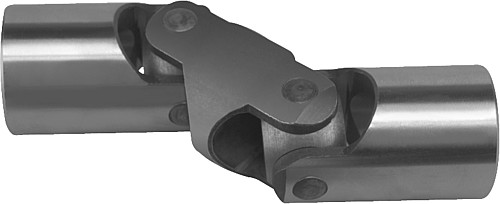

DIN 808 grob Ausführung Wellengelenke doppelt mit Gleitlager
Artikelnummer: 10130111
Hersteller: Norelem
Herstellerartikelnummer: 23410-120124
Artikel ist in 14 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
63,11 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: Stahl.
Ausführung: blank.
Hinweis:
Wellengelenke (Ausführung grob) eignen sich für den manuellen Antrieb von Hubtischen, Schlitten, Jalousien usw., bzw. für kurzzeitige maschinelle Antriebe bei niedriger Drehzahl.
Wellengelenke doppelt mit Gleitlager sind um 70° schwenkbar.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.

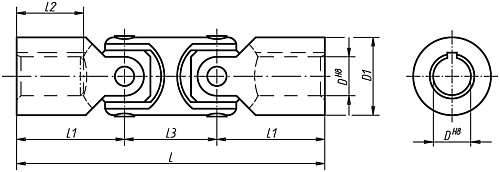

Eigenschaften
| Ausführung : | Passbohrung mit Nut |
| B : | 6 |
| D : | 20 |
| L : | 124 |
| T : | 22,8 |
| L1 : | 43 |
| D1 : | 32 |
| Gewicht ca. kg : | 0,485 |
| L2 : | 25 |
| L3 : | 37 |
| max. Drehmoment Nm : | 46 |
| .statisches Bruchmoment Nm : | 280 |
Artikelvarianten
| Variante | Ausführung | D | D1 | Preis |
|---|---|---|---|---|
| Passbohrung ohne Nut | 8 | 13 |
16,38 €
|
|
| Passbohrung ohne Nut | 10 | 16 |
21,75 €
|
|
| Passbohrung ohne Nut | 12 | 20 |
20,77 €
|
|
| Passbohrung ohne Nut | 16 | 25 |
28,52 €
|
|
| Passbohrung ohne Nut | 20 | 32 |
46,58 €
|
|
| Passbohrung ohne Nut | 25 | 40 |
80,70 €
|
|
| Passbohrung ohne Nut | 32 | 50 |
114,51 €
|
|
| Passbohrung mit Nut | 8 | 13 |
31,88 €
|
|
| Passbohrung mit Nut | 10 | 16 |
29,86 €
|
|
| Passbohrung mit Nut | 12 | 20 |
38,22 €
|
|
| Passbohrung mit Nut | 16 | 25 |
41,41 €
|
|
| Passbohrung mit Nut | 20 | 32 |
63,11 €
|
|
| Passbohrung mit Nut | 25 | 40 |
102,08 €
|
|
| Passbohrung mit Nut | 32 | 50 |
140,43 €
|
