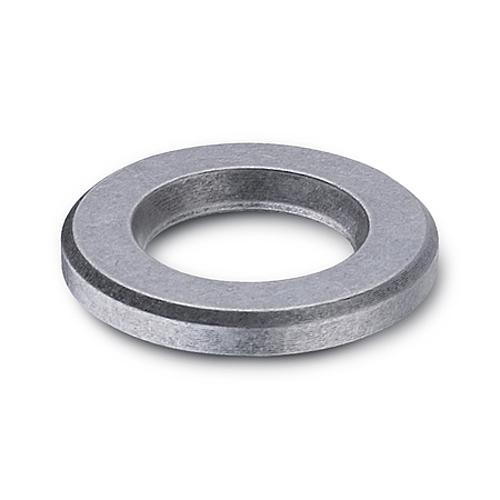

DIN 7349 Hochfeste Unterlegscheiben, hohe Form
Artikelnummer: 10189542
Hersteller: Ganter
Herstellerartikelnummer: 6339-12,5-30-6-BT
Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 3,19 € |
| 132 | 2,87 € |
| 185 | 2,55 € |
| 237 | 2,48 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Unterlegscheiben für Schrauben mit schweren Spannstiften. Die Unterlegscheibe hat generell einen großen Einfluss auf die Güte einer Schraubenverbindung. Mit Unterlegscheiben DIN 7349 (GN 6339) lassen sich hochfest vorgespannte Schraubverbindungen erzielen.
Eine hohe Restklemmkraft verhindert die Gefahr des „Lockerns“ erheblich.
Bei gegebener Vorspannkraft kann eine dünnere Schraube verwendet werden. Damit ergibt sich ein besseres Verhältnis von Klemmlänge zum Schraubendurchmesser, welches dem Versagen entgegenwirkt.
Die vergütete, glatte Schraubenkopf-/Mutternauflage gewährleistet niedrige und gleichmäßige Reibfaktoren auch bei mehrmaligem Lösen und Anziehen.
Unterlegscheiben DIN 7349 eignen sich nur für Maschinenbauschrauben der Festigkeitsklassen 8.8 / 10.9 / 12.9, nicht für Stahlbauschrauben DIN 6916.

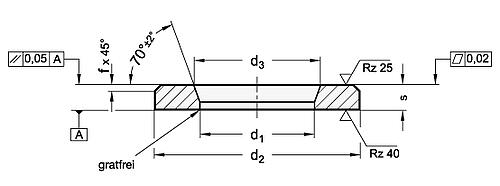

Eigenschaften
| Oberfläche : | BT |
| Außendurchmesser (d2) : | 30 |
| Innendurchmesser (d1) : | 12.5 |
| Höhe (s) : | 6 |
Artikelvarianten
| Variante | Oberfläche | Außendurchmesser (d2) | Innendurchmesser (d1) | Höhe (s) | Preis |
|---|---|---|---|---|---|
| GO | 21 | 8.4 | 4 |
ab 2,05 €
|
|
| GO | 25 | 10.4 | 4 |
ab 2,26 €
|
|
| GO | 30 | 12.5 | 6 |
ab 2,64 €
|
|
| GO | 36 | 14.5 | 6 |
ab 3,69 €
|
|
| GO | 40 | 16.5 | 6 |
ab 3,85 €
|
|
| GO | 44 | 18.5 | 8 |
ab 4,64 €
|
|
| GO | 44 | 20.5 | 8 |
ab 4,60 €
|
|
| GO | 50 | 22.5 | 8 |
ab 6,57 €
|
|
| GO | 50 | 24.5 | 10 |
ab 8,38 €
|
|
| GO | 60 | 28 | 10 |
ab 10,94 €
|
|
| GO | 17 | 6.3 | 3 |
ab 1,99 €
|
|
| GO | 68 | 31 | 10 |
ab 13,32 €
|
|
| BT | 68 | 31 | 10 |
ab 12,07 €
|
|
| BT | 17 | 6.3 | 3 |
ab 1,77 €
|
|
| BT | 21 | 8.4 | 4 |
ab 1,88 €
|
|
| BT | 25 | 10.4 | 4 |
ab 2,09 €
|
|
| BT | 30 | 12.5 | 6 |
ab 2,48 €
|
|
| BT | 36 | 14.5 | 6 |
ab 3,34 €
|
|
| BT | 40 | 16.5 | 6 |
ab 3,60 €
|
|
| BT | 44 | 18.5 | 8 |
ab 4,25 €
|
|
| BT | 44 | 20.5 | 8 |
ab 4,32 €
|
|
| BT | 50 | 22.5 | 8 |
ab 6,14 €
|
|
| BT | 50 | 24.5 | 10 |
ab 7,22 €
|
|
| BT | 60 | 28 | 10 |
ab 9,94 €
|
