K0257 Handräder mit Zylindergriff drehbar

Artikelnummer: 10083628
Hersteller: Kipp
Herstellerartikelnummer: K0257.108008

Artikel ist in 22 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 10,64 €
50 10,32 €
100 10,11 €
250 9,58 €
500 9,04 €
1000 8,51 €
10,64 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.

Bestellbeispiel:
K0257.108008

Hinweis:
Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Anbaubeispiel siehe K0256.

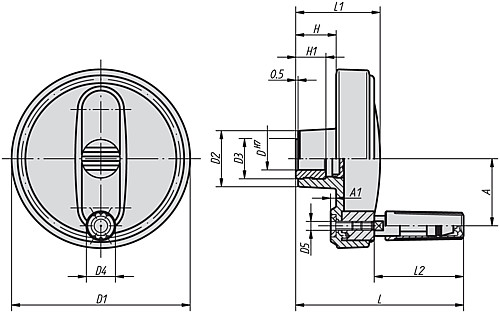

Eigenschaften

Ausführung : Nabe ohne Nut
A : 30
D : 8
H : 17,5
L : 75
H1 : 13
T : -
D3 : 19
D2 : 25
L1 : 37,5
D1 : 80
Gewicht ca. kg : 0,101
L2 : 40
D4 : 13
D5 : M4
Profil-Größe : 1
A1 : 2,5
B3 : -


Artikelvarianten

Variante Ausführung A D H L H1 T D3 D2 L1 D1 Gewicht ca. kg L2 D4 D5 Profil-Größe A1 B3 Preis
Nabe ohne Nut 30 8 17,5 75 13 - 19 25 37,5 80 0,101 40 13 M4 1 2,5 -
ab 8,51 €
Nabe ohne Nut 30 10 17,5 75 13 - 19 25 37,5 80 0,101 40 13 M4 1 2,5 -
ab 8,51 €
Nabe ohne Nut 30 12 17,5 75 13 - 19 25 37,5 80 0,101 40 13 M4 1 2,5 -
ab 8,51 €
Nabe ohne Nut 38 10 20 90 13 - 19 28 44 100 0,178 49,5 16 M5 2 3 -
ab 10,27 €
Nabe ohne Nut 38 12 20 90 13 - 19 28 44 100 0,178 49,5 16 M5 2 3 -
ab 10,27 €
Nabe ohne Nut 47,5 12 23,5 109 18,5 - 25 35 53 125 0,318 60 20 M6 3 4 -
ab 13,92 €
Nabe ohne Nut 47,5 14 23,5 109 18,5 - 25 35 53 125 0,318 60 20 M6 3 4 -
ab 13,92 €
Nabe ohne Nut 47,5 16 23,5 109 18,5 - 25 35 53 125 0,318 60 20 M6 3 4 -
ab 13,92 €
Nabe ohne Nut 62 14 28 144 18,5 - 25 45 64,5 160 0,636 83,5 25 M8 4 5,6 -
ab 15,88 €
Nabe ohne Nut 62 16 28 144 18,5 - 25 45 64,5 160 0,636 83,5 25 M8 4 5,6 -
ab 15,88 €
Nabe mit Nut 30 8 17,5 75 13 9 19 25 37,5 80 0,101 40 13 M4 1 2,5 2
ab 10,58 €
Nabe mit Nut 30 10 17,5 75 13 11,4 19 25 37,5 80 0,101 40 13 M4 1 2,5 3
ab 10,58 €
Nabe mit Nut 30 12 17,5 75 13 13,8 19 25 37,5 80 0,101 40 13 M4 1 2,5 4
ab 10,58 €
Nabe mit Nut 38 10 20 90 13 11,4 19 28 44 100 0,178 49,5 16 M5 2 3 3
ab 12,34 €
Nabe mit Nut 38 12 20 90 13 13,8 19 28 44 100 0,178 49,5 16 M5 2 3 4
ab 12,34 €
Nabe mit Nut 47,5 12 23,5 109 18,5 13,8 25 35 53 125 0,318 60 20 M6 3 4 4
ab 16,00 €
Nabe mit Nut 47,5 14 23,5 109 18,5 16,3 25 35 53 125 0,318 60 20 M6 3 4 5
ab 16,00 €
Nabe mit Nut 47,5 16 23,5 109 18,5 18,3 25 35 53 125 0,318 60 20 M6 3 4 5
ab 16,00 €
Nabe mit Nut 62 14 28 144 18,5 16,3 25 45 64,5 160 0,636 83,5 25 M8 4 5,6 5
ab 17,94 €
Nabe mit Nut 62 16 28 144 18,5 18,3 25 45 64,5 160 0,636 83,5 25 M8 4 5,6 5
ab 17,94 €
Nabe ohne Nut + Querbohrung 62 14 28 144 18,5 16,3 25 45 64,5 160 0,6147 83,5 25 M8 4 5,6 -
ab 18,50 €
Nabe ohne Nut+mit Querbohrung 30 25 17,5 74,6 - - 19 25 13 80 0,107 40 14 M4 1 2,5 -
ab 11,12 €
