ROTEX® drehelastische Kupplungen
Artikelnummer: 10243013
Hersteller: KTR
Herstellerartikelnummer: 48-GJL-92A-orange-1a-1a-B15
Artikel ist in 45 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

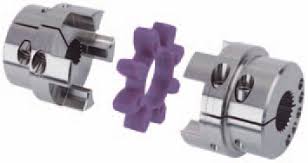

ROTEX® - Kupplungen sind drehelastisch und übertragen das Drehmoment formschlüssig. Sie sind durchschlagsicher. Die während des Betriebes auftretenden Schwingungen und Stöße werden unwirksam gedämpft und abgebaut. Zwei kongruente Kupplungshälften, die innenseitig mit konkav ausgebildeten Klauen versehen sind, stehen im Umfangsrichtung um eine halbe Teilung gegeneinander versetzt und sind so gestaltet, daß in dem Raum zwischen ihnen ein Evolventenzahnkranz eingelegt werden kann.Die einzelnen Zähne dieses Zwischengliedes sind ballig profiliert, um Kantenpressungen bei Fluchtungsfehlern der Wellen zu vermeiden. ROTEX® - Kupplungen können Axial-, Radial- und Winkelverlagerungen der zu verbindenden Wellen ausgleichen.
B" ist das Mindestmaß, um welches z.B. eine Arbeits- oder Antriebsmaschine verschoben werden muss, um eines der gekuppelten Aggregate senkrecht ausbauen zu können.
Um den elastischen Zahnkranz keinem stirnseitigen Druck auszusetzen, ist bei einer Axialverschiebung das Maß ´L´ bzw. ´E´ jeweils als Mindestmaß zu betrachten.
Fertigbohrung d (min.-max.): 0-200 mm
Bauteil 1: Standardnabe
Bauteil 1a: Große Nabe
Bauteil 1b: Große Nabe verlängert
Eigenschaften
| Material : | Al-H |
| L (mm) : | 140 |
| E : | 28 |
| G : | M8 |
| (B) Hilfsmaß : | 22 |
| Größe : | 48 |
| Drehmoment (Nm) : | 310 |
| D (mm) : | 95 |
| Bauteil : | 1a-1a |
| Fertigbohrung d (mm) : | 15 |
Artikelvarianten
| Variante | Material | Größe | Drehmoment (Nm) | Bauteil | Fertigbohrung d (mm) | Preis |
|---|---|---|---|---|---|---|
| Stahl | 14 | 12,5 | 1a-1a | 0 |
34,58 €
|
|
| Stahl | 19 | 17 | 1a-1a | 0 |
34,58 €
|
|
| Stahl | 24 | 60 | 1a-1a | 0 |
50,93 €
|
|
| Stahl | 28 | 160 | 1a-1a | 0 |
65,44 €
|
|
| Stahl | 38 | 325 | 1a-1a | 0 |
138,50 €
|
|
| Stahl | 42 | 450 | 1-1 | 0 |
169,29 €
|
|
| Stahl | 48 | 525 | 1-1 | 0 |
202,29 €
|
|
| Stahl | 55 | 685 | 1-1 | 0 |
264,32 €
|
|
| Stahl | 65 | 940 | 1-1 | 0 |
357,48 €
|
|
| Stahl | 75 | 1920 | 1-1 | 0 |
530,79 €
|
|
| Stahl | 90 | 3600 | 1-1 | 0 |
519,13 €
|
|
| Stahl | 100 | 4950 | 1-1 | 0 |
978,49 €
|
|
| Stahl | 110 | 7200 | 1-1 | 0 |
1.368,90 €
|
|
| Stahl | 125 | 12500 | 1-1 | 0 |
1.911,50 €
|
|
| Stahl | 140 | 16000 | 1-1 | 0 |
2.567,02 €
|
|
| Stahl | 160 | 24000 | 1-1 | 0 |
3.855,21 €
|
|
| Stahl | 180 | 35000 | 1-1 | 0 |
5.540,04 €
|
|
| Al-D | 19 | 10 | 1a-1a | 0 |
34,58 €
|
|
| Al-D | 24 | 35 | 1a-1a | 0 |
50,93 €
|
|
| Al-D | 28 | 95 | 1a-1a | 0 |
65,44 €
|
|
| Al-H | 14 | 7,5 | 1a-1a | 0 |
34,58 €
|
|
| Al-H | 38 | 190 | 1a-1a | 0 |
138,50 €
|
|
| Al-H | 42 | 265 | 1a-1a | 0 |
169,29 €
|
|
| Al-H | 48 | 310 | 1a-1a | 0 |
202,29 €
|
|
| GJL | 55 | 410 | 1a-1a | 0 |
138,50 €
|
|
| GJL | 65 | 625 | 1-1 | 0 |
357,48 €
|
|
| Stahl | 75 | 1280 | 1-1 | 0 |
530,79 €
|
|
| GJL | 90 | 2400 | 1-1 | 0 |
519,13 €
|
|
| GJS | 100 | 3300 | 1-1 | 50 |
978,49 €
|
|
| GJS | 110 | 4800 | 1-1 | 60 |
1.368,90 €
|
|
| GJS | 125 | 6650 | 1-1 | 60 |
1.911,50 €
|
|
| Al-H | 14 | 7,5 | 1a-1a | 6 |
34,58 €
|
|
| Al-H | 38 | 190 | 1a-1a | 12 |
138,50 €
|
|
| Al-H | 42 | 265 | 1a-1a | 14 |
169,29 €
|
|
| Al-H | 48 | 310 | 1a-1a | 15 |
202,29 €
|
|
| GJL | 55 | 410 | 1a-1a | 20 |
138,50 €
|
|
| GJL | 65 | 625 | 1-1 | 22 |
357,48 €
|
|
| Stahl | 75 | 1280 | 1-1 | 30 |
530,79 €
|
|
| GJL | 90 | 2400 | 1-1 | 40 |
519,13 €
|
|
| Stahl | 140 | 16000 | 1-1 | 60 |
2.567,02 €
|
|
| Stahl | 160 | 24000 | 1-1 | 80 |
3.855,21 €
|
|
| Stahl | 180 | 35000 | 1-1 | 0 |
5.540,04 €
|
