Produktnummer:
10122117
Herstellernummer:
05120-05
Hersteller:
Norelem

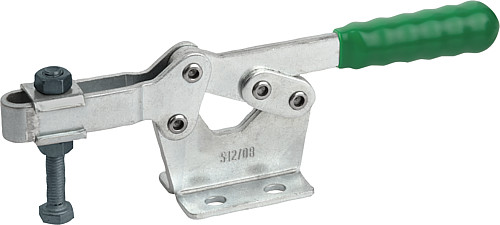

Norelem 05120-05 SCHNELLSPANNER HORIZONTAL, MIT WAAGRECHTEM FUSS, M5X35
A max.:
20
A min.:
16
B:
16
D:
M5x35
D1:
5,5
F kN:
0,8
Gewicht ca. kg:
0,095
H max.:
91
H min.:
39
H1:
20
H2:
12
H4:
10
L:
76
L1 max.:
32,5
L1 min.:
12
L2:
30
L3:
35
L4:
7,5
L5:
9,5
L6:
39
S:
11
S1:
2
NLM 05120 Schnellspanner horizontal mit waagrechtem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-10
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05120-10
Hinweis:
Zubehör siehe 05200 – 05280.

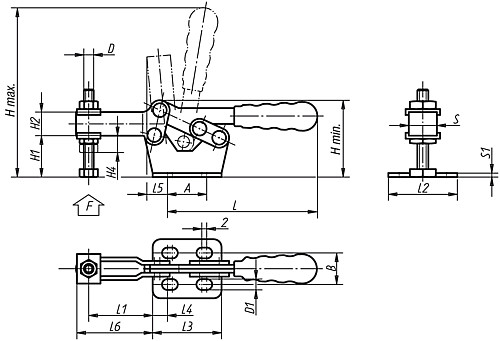

Eigenschaften
| A max.: | 20 |
|---|---|
| A min.: | 16 |
| B: | 16 |
| D: | M5x35 |
| D1: | 5,5 |
| F kN: | 0,8 |
| Gewicht ca. kg: | 0,095 |
| H1: | 20 |
| H2: | 12 |
| H4: | 10 |
| H max.: | 91 |
| H min.: | 39 |
| L: | 76 |
| L1 max.: | 32,5 |
| L1 min.: | 12 |
| L2: | 30 |
| L3: | 35 |
| L4: | 7,5 |
| L5: | 9,5 |
| L6: | 39 |
| S: | 11 |
| S1: | 2 |
Dokumente
1
| Variante | L | B | H1 | L2 | L4 | D1 | H4 | Gewicht ca. kg | S1 | L3 | H2 | D | F kN | L1 min. | L1 max. | L5 | L6 | H min. | H max. | A min. | A max. | S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122117 (05120-05) |
76 | 16 | 20 | 30 | 7,5 | 5,5 | 10 | 0,095 | 2 | 35 | 12 | M5x35 | 0,8 | 12 | 32,5 | 9,5 | 39 | 39 | 91 | 16 | 20 | 11 | ab 11,23 € |
|
10122118 (05120-06) |
106 | 22 | 30 | 35,5 | 8,5 | 5,5 | 11 | 0,200 | 3 | 45 | 14 | M6x48 | 1 | 15,5 | 46 | 11,5 | 53,5 | 53 | 130 | 24 | 28 | 14 | ab 14,47 € |
|
10122119 (05120-08) |
140 | 24 | 40 | 40,5 | 14 | 7 | 14 | 0,360 | 3 | 55,5 | 16 | M8x60 | 2,3 | 19,5 | 61 | 19 | 71 | 67 | 165 | 24 | 28 | 16 | ab 21,07 € |
|
10122120 (05120-10) |
172 | 42 | 50 | 61 | 10,5 | 9 | 18 | 0,510 | 3,5 | 65,5 | 20 | M10x70 | 3,5 | 33 | 84 | 20 | 96,5 | 85 | 200 | 40 | 44 | 19 | ab 24,20 € |
|
10122121 (05120-12) |
215 | 42 | 60 | 64,5 | 18,5 | 9 | 21 | 0,790 | 4 | 80 | 24 | M12x80 | 4,6 | 31 | 104 | 25,5 | 119 | 99 | 250 | 40 | 44 | 22 | ab 31,55 € |
