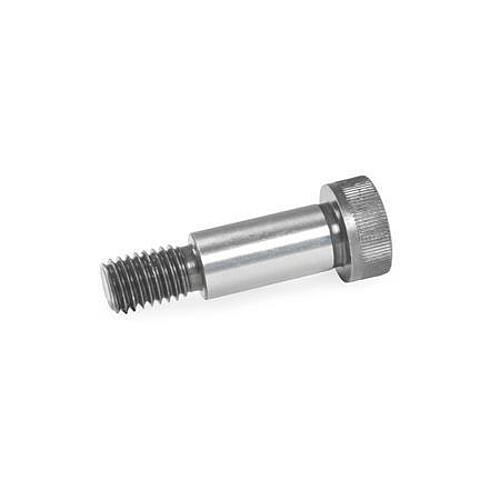

ISO 7379 Passschrauben mit Bund

Artikelnummer: 10189135
Hersteller: Ganter
Herstellerartikelnummer: 7379-6-M5-70

Artikel ist in 114 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 1,13 €
372 1,02 €
520 0,90 €
668 0,79 €
1,13 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen.

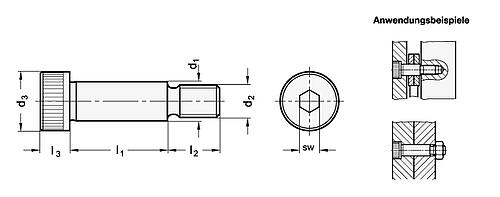

Das größtmögliche Anzugsmoment darf sich dabei nicht an der Festigkeitsklasse 12.9 orientieren, sondern es wird begrenzt durch die verhältnismäßig kleinen Auflagen (Schultern), sowie an den Einstichen beim Übergang von d1 auf d2 und d3.

Normabweichung: das amtliche ISO-Normblatt hat folgende Abmessungen für d2 - d1

M5-6,5 / M10-13 / M20-25

Ausführung:
• Stahl
-Festigkeitsklasse 12.9
-brüniert
-Passmaß d1 geschliffen

Eigenschaften

Gewinde (d2) : M 5
Werkstoff : ST
Länge (l1) : 70
Aufnahmedurchmesser (d1) : 6


Artikelvarianten

Variante Gewinde (d2) Länge (l1) Aufnahmedurchmesser (d1) Preis
M 5 70 6
ab 0,79 €
M 5 80 6
ab 0,86 €
M 6 16 8
ab 0,46 €
M 6 20 8
ab 0,55 €
M 6 25 8
ab 0,56 €
M 6 30 8
ab 0,57 €
M 6 35 8
ab 0,59 €
M 6 40 8
ab 0,60 €
M 6 45 8
ab 0,64 €
M 6 50 8
ab 0,76 €
M 6 55 8
ab 0,80 €
M 6 60 8
ab 0,79 €
M 6 65 8
ab 0,85 €
M 6 70 8
ab 0,94 €
M 5 12 6
ab 0,43 €
M 5 16 6
ab 0,46 €
M 5 20 6
ab 0,48 €
M 5 25 6
ab 0,52 €
M 5 30 6
ab 0,54 €
M 5 35 6
ab 0,57 €
M 5 40 6
ab 0,59 €
M 5 45 6
ab 0,62 €
M 5 50 6
ab 0,67 €
M 5 55 6
ab 0,70 €
M 5 60 6
ab 0,73 €
M 5 65 6
ab 0,76 €
M 6 80 8
ab 0,86 €
M 6 90 8
ab 1,08 €
M 6 100 8
ab 1,12 €
M 8 16 10
ab 0,65 €
M 8 20 10
ab 0,68 €
M 8 25 10
ab 0,75 €
M 8 30 10
ab 0,78 €
M 8 35 10
ab 0,82 €
M 8 40 10
ab 0,88 €
M 8 45 10
ab 0,91 €
M 8 50 10
ab 0,95 €
M 8 55 10
ab 0,98 €
M 8 60 10
ab 1,02 €
M 8 65 10
ab 1,05 €
M 8 70 10
ab 1,09 €
M 8 80 10
ab 1,21 €
M 8 90 10
ab 1,27 €
M 8 100 10
ab 1,32 €
M 10 16 12
ab 0,97 €
M 5 10 6
ab 0,42 €
M 10 20 12
ab 0,88 €
M 20 100 24
ab 10,65 €
M 10 25 12
ab 0,92 €
M 10 30 12
ab 0,99 €
M 10 35 12
ab 1,02 €
M 10 40 12
ab 1,05 €
M 10 45 12
ab 1,09 €
M 10 50 12
ab 1,15 €
M 10 55 12
ab 1,23 €
M 10 60 12
ab 1,25 €
M 10 65 12
ab 1,27 €
M 10 70 12
ab 1,30 €
M 10 80 12
ab 1,34 €
M 10 90 12
ab 1,44 €
M 10 100 12
ab 1,51 €
M 12 25 16
ab 1,66 €
M 12 30 16
ab 1,74 €
M 12 35 16
ab 1,88 €
M 12 40 16
ab 1,93 €
M 12 45 16
ab 1,98 €
M 12 50 16
ab 2,08 €
M 12 55 16
ab 2,20 €
M 12 60 16
ab 2,19 €
M 12 65 16
ab 2,33 €
M 12 70 16
ab 2,42 €
M 12 80 16
ab 2,55 €
M 12 90 16
ab 2,77 €
M 12 100 16
ab 2,85 €
M 16 30 20
ab 3,58 €
M 16 35 20
ab 3,75 €
M 16 40 20
ab 3,88 €
M 16 45 20
ab 4,07 €
M 16 50 20
ab 4,24 €
M 16 55 20
ab 4,38 €
M 16 60 20
ab 4,56 €
M 16 65 20
ab 4,72 €
M 16 70 20
ab 4,87 €
M 16 80 20
ab 5,30 €
M 16 90 20
ab 5,65 €
M 16 100 20
ab 5,78 €
M 20 50 24
ab 7,85 €
M 20 55 24
ab 8,05 €
M 20 60 24
ab 8,43 €
M 20 65 24
ab 8,62 €
M 20 70 24
ab 8,91 €
M 20 80 24
ab 9,74 €
M 20 90 24
ab 10,23 €
M 4 8 5
ab 1,62 €
M 4 12 5
ab 2,06 €
M 3 25 4
ab 2,19 €
M 3 30 4
ab 2,23 €
M 4 5 5
ab 1,48 €
M 4 20 5
ab 2,02 €
M 4 40 5
ab 2,93 €

Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder klicken Sie hier, um weitere 100 Varianten zu laden.
