Produktnummer:
10192487
Herstellernummer:
537-16-20-B
Hersteller:
Ganter
Ganter 537-16-20-B ÖLSCHAUGLAS
Einpressdurchmesser (d2):
20
Form:
B
Schauöffnung (d1):
16
Werkstoff:
AL
| Anzahl | *Preis |
|---|---|
| Bis 37 |
11,18 €
|
| Bis 52 |
10,06 €
|
| Bis 67 |
8,94 €
|
| Ab 68 |
8,24 €
|
Produktnummer:
10192487
GN 537 Ölschaugläser
Beschreibung
Zur Montage der Ölschaugläser GN 537 ist kein Gewinde erforderlich.

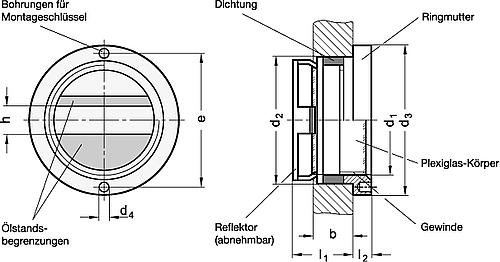

Das Ölschauglas wird in die Aufnahmebohrung d2 H11 eingesetzt. Durch einfaches Anziehen der Ringmutter mit dem entsprechenden Siftschlüssel (siehe Tabelle) wird die Dichtung gegen die Dichtflächen gepreßt und gleichzeitig das Ölschauglas festgeklemmt. Ebenso einfach kann es wieder ausgebaut werden.
Der Anwendungsbereich beschränkt sich auf drucklose Behälter bzw. solche mit nur geringem Überdruck.
Das Ölschauglas wird in die Aufnahmebohrung d2 H11 eingesetzt. Durch einfaches Anziehen der Ringmutter mit dem entsprechenden Siftschlüssel (siehe Tabelle) wird die Dichtung gegen die Dichtflächen gepreßt und gleichzeitig das Ölschauglas festgeklemmt. Ebenso einfach kann es wieder ausgebaut werden.
Der Anwendungsbereich beschränkt sich auf drucklose Behälter bzw. solche mit nur geringem Überdruck.
Eigenschaften
| Einpressdurchmesser (d2): | 20 |
|---|---|
| Form: | B |
| Schauöffnung (d1): | 16 |
| Werkstoff: | AL |
Dokumente
1
| Variante | Form | Werkstoff | Einpressdurchmesser (d2) | Schauöffnung (d1) | Preis |
|---|---|---|---|---|---|
|
10192489 (537-16-20-A) |
A | AL | 20 | 16 | ab 10,09 € |
|
10192488 (537-22-28-A) |
A | AL | 28 | 22 | ab 10,92 € |
|
10192487 (537-16-20-B) |
B | AL | 20 | 16 | ab 11,18 € |
|
10192490 (537-22-28-B) |
B | AL | 28 | 22 | ab 12,01 € |
|
10192492 (537-32-38-A) |
A | AL | 38 | 32 | ab 12,25 € |
|
10192493 (537-32-38-B) |
B | AL | 38 | 32 | ab 13,05 € |
|
10192494 (537-50-58-A) |
A | AL | 58 | 50 | ab 23,39 € |
|
10192491 (537-50-58-B) |
B | AL | 58 | 50 | ab 24,24 € |
