Produktnummer:
10230668
Herstellernummer:
QC-60M-E15
Hersteller:
DESTACO

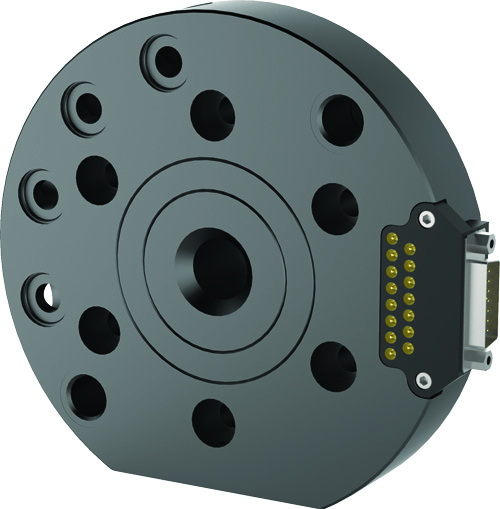

DESTACO QC-60M-E15 Werkzeugwechselsystem Max. Belastung 27 Kg, Max. Moment X/Y 88,1 Nm, E= E/A Modul mit Micro D-Sub Stecker und 15 Kontakten, 1,2 mKabel, M= BSPP Anschluss (Parallelgewinde)
Auswahl_1:
QC
Auswahl_2:
60
Auswahl_3:
M
Auswahl_4:
E15
Auswahl_5:
-
| Anzahl | *Preis |
|---|---|
| Bis 2 |
1.113,00 €
|
| Bis 4 |
1.070,71 €
|
| Ab 5 |
1.057,35 €
|
Produktnummer:
10230668
DESTACO QC - Werkzeugwechselsystem Roboter Seite Max. Belastung 13,6Kg - 68kg
Beschreibung
Die modularen Destaco EOA-Werkzeugwechslerautomaten beinhaltet eine kompletten Produktpalette, welche bis zu 545 kg abdeckt. Sie überzeugen durch eine Vielzahl an nützlichen Dingen für Schnellverbindungs-, E/A-, Luft-, Wasser-, Schweißstrom-, Servostrom,- und Vakuumleitungen.
Durch die große Wiederholgenauigkeit bei der Positionierung, die hohe Festigkeit und Belastbarkeit in allen Richtungen sowie die Vielzahl an pneumatischen Anschlüssen und elektrischen Kontakten ist dieses Werkzeugwechselsystem besonders für den Einsatz in der Robotertechnik geeignet.
Die Werkzeugbestückung des Greifersystems kann leicht und schnell an die vielen verschieden geformten Teile auf der gleichen Montageeinrichtung angepasst werden.
• Einsatz in der Robotertechnik
• Einsatz in der Automation
Auswahl 1 - Basismodell
Auswahl 2 - Größe
Auswahl 3 - Luftanschluss
Auswahl 4 - E/A Module
Auswahl 5 - 10P
Durch die große Wiederholgenauigkeit bei der Positionierung, die hohe Festigkeit und Belastbarkeit in allen Richtungen sowie die Vielzahl an pneumatischen Anschlüssen und elektrischen Kontakten ist dieses Werkzeugwechselsystem besonders für den Einsatz in der Robotertechnik geeignet.
Die Werkzeugbestückung des Greifersystems kann leicht und schnell an die vielen verschieden geformten Teile auf der gleichen Montageeinrichtung angepasst werden.
• Einsatz in der Robotertechnik
• Einsatz in der Automation
Auswahl 1 - Basismodell
Auswahl 2 - Größe
Auswahl 3 - Luftanschluss
Auswahl 4 - E/A Module
Auswahl 5 - 10P
Eigenschaften
| Auswahl_1: | QC |
|---|---|
| Auswahl_2: | 60 |
| Auswahl_3: | M |
| Auswahl_4: | E15 |
| Auswahl_5: | - |
| Betriebsdruck min/max (Zylinder verriegelt) (bar): | 3-7 |
| Betriebstemperatur min/ max: | -35° bis 80°C |
| Betätigungsventil: | 4-Wege, 2-Postitionen |
| Gewicht nur QC Einheit (kg): | 0,86 |
| Gewicht verbundene Einheiten (kg): | 1,27 |
| Luftverbrauch / Zyklus (cm³): | 9,2 |
| Max. Belastung (kg): | 27 |
| Max. Moment (Nm): | 88,1 |
| Modell: | QC-60M-E15 |
| Wiederholgenauigkeit (±mm): | 0,025 |
| Zylinder Ø (mm): | 44,5 |
| Variante | Auswahl_5 | Auswahl_2 | Auswahl_1 | Auswahl_3 | Auswahl_4 | Preis |
|---|---|---|---|---|---|---|
|
10230668 (QC-60M-E15) |
- | 60 | QC | M | E15 | ab 1.113,00 € |
|
10230669 (QC-150M-E15) |
- | 150 | QC | M | E15 | ab 1.184,00 € |
|
10258226 (QC-30M-0) |
- | 30 | QC | M | 0 | ab 558,00 € |
|
10230667 (QC-30M-E12) |
- | 30 | QC | M | E12 | ab 858,00 € |
|
10258225 (QC-60M-0) |
- | 60 | QC | M | 0 | ab 893,00 € |
|
10259473 (QC-150) |
- | 150 | QC | - | - | Auf Anfrage |
|
10259786 (QC-60M-E15-10P) |
- | 60 | QC | M | E15 | Auf Anfrage |
