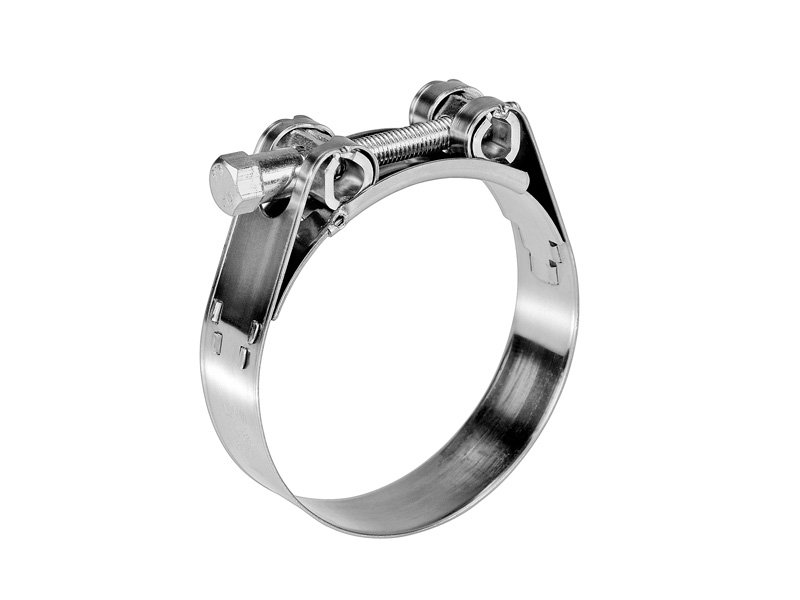

NORMA GBS Gelenkbolzen-Schelle, nach DIN 3017, Bandbreite 18-30mm, Material W2B und W4
Artikelnummer: 10025482
Hersteller: Norma
Herstellerartikelnummer: GBS-17-19/18-W2
Artikel ist in 74 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Besonders geeignet zur Befestigung von Saug- und Druckluftschläuchen mit hohen Härtegrad oder mit Kunststoff- oder Stahleinlagen. Zeichen sich aus durch ihre extrem hohen Bandzugkräfte.
Die Montage ist mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen möglich.
01. W1/W2/W4
Neuartige Spezial-Sechskantschraube mit integriertem Distanzröhrchen =
verbesserte Leistungsfähigkeit, unverlierbar, W5 Zylinderschraube mit Innensechskant
02. Verstärkte Bandschlaufen = ermöglicht Aufnahme wesentlich höherer Drehmomente
03. Mechanische Einhängung = keine Schweißpunkte und keine Kontaktkorrosion
04. Brücke = Schlauchschonung
05. Robustes Band mit abgerundeten
Kanten = beugt Verletzungen und Schlauchbeschädigungen vor.
Material:
W2 - Band und Gehäuse: rostfreier Stahl 1.4016
Schraube: Stahl verzinkt
W4 - Komplett rostfreier Stahl 1.4301
W5 - Komplett rostfreier Stahl 1.4571/ 1.4401 (Auf Anfrage)
Bei W5 Ausf. Zylinderschraube mit Innensechskant
Eigenschaften
| Spannbereich (mm) : | 17-19 |
| Breite : | 18 |
| Material : | W2 |
| Mindesbestellmenge (Stück) : | 50 |
Artikelvarianten
| Variante | Spannbereich (mm) | Breite | Material | Preis |
|---|---|---|---|---|
| 17-19 | 18 | W2 |
2,76 €
|
|
| 19-21 | 18 | W2 |
2,76 €
|
|
| 21-23 | 18 | W2 |
2,79 €
|
|
| 23-25 | 18 | W2 |
2,80 €
|
|
| 25-27 | 18 | W2 |
2,85 €
|
|
| 27-29 | 18 | W2 |
2,85 €
|
|
| 29-31 | 18 | W2 |
2,86 €
|
|
| 31-34 | 18 | W2 |
2,86 €
|
|
| 34-37 | 18 | W2 |
2,88 €
|
|
| 37-40 | 18 | W2 |
2,90 €
|
|
| 40-43 | 18 | W2 |
2,90 €
|
|
| 43-47 | 20 | W2 |
2,95 €
|
|
| 47-51 | 20 | W2 |
3,04 €
|
|
| 51-55 | 20 | W2 |
3,05 €
|
|
| 55-59 | 20 | W2 |
3,10 €
|
|
| 59-63 | 20 | W2 |
3,12 €
|
|
| 63-68 | 20 | W2 |
3,37 €
|
|
| 68-73 | 25 | W2 |
3,89 €
|
|
| 73-79 | 25 | W2 |
3,94 €
|
|
| 79-85 | 25 | W2 |
4,05 €
|
|
| 85-91 | 25 | W2 |
4,11 €
|
|
| 91-97 | 25 | W2 |
4,18 €
|
|
| 97-104 | 25 | W2 |
4,25 €
|
|
| 104-112 | 25 | W2 |
4,36 €
|
|
| 112-121 | 25 | W2 |
4,46 €
|
|
| 121-130 | 25 | W2 |
4,62 €
|
|
| 130-140 | 30 | W2 |
7,50 €
|
|
| 140-150 | 30 | W2 |
7,66 €
|
|
| 150-162 | 30 | W2 |
7,90 €
|
|
| 162-174 | 30 | W2 |
9,49 €
|
|
| 174-187 | 30 | W2 |
8,66 €
|
|
| 187-200 | 30 | W2 |
8,76 €
|
|
| 200-213 | 30 | W2 |
9,53 €
|
|
| 213-226 | 30 | W2 |
9,66 €
|
|
| 226-239 | 30 | W2 |
9,80 €
|
|
| 239-252 | 30 | W2 |
10,02 €
|
|
| 17-19 | 18 | W4 |
5,61 €
|
|
| 19-21 | 18 | W4 |
5,63 €
|
|
| 21-23 | 18 | W4 |
5,66 €
|
|
| 23-25 | 18 | W4 |
5,66 €
|
|
| 25-27 | 18 | W4 |
5,70 €
|
|
| 27-29 | 18 | W4 |
5,71 €
|
|
| 29-31 | 18 | W4 |
5,71 €
|
|
| 31-34 | 18 | W4 |
5,80 €
|
|
| 34-37 | 18 | W4 |
5,83 €
|
|
| 37-40 | 18 | W4 |
5,89 €
|
|
| 40-43 | 18 | W4 |
5,98 €
|
|
| 43-47 | 20 | W4 |
7,96 €
|
|
| 47-51 | 20 | W4 |
8,01 €
|
|
| 51-55 | 20 | W4 |
8,07 €
|
|
| 55-59 | 20 | W4 |
8,15 €
|
|
| 59-63 | 20 | W4 |
8,20 €
|
|
| 63-68 | 20 | W4 |
8,28 €
|
|
| 68-73 | 25 | W4 |
12,64 €
|
|
| 73-79 | 25 | W4 |
12,86 €
|
|
| 79-85 | 25 | W4 |
13,01 €
|
|
| 85-91 | 25 | W4 |
13,13 €
|
|
| 91-97 | 25 | W4 |
13,26 €
|
|
| 97-104 | 25 | W4 |
13,62 €
|
|
| 104-112 | 25 | W4 |
13,84 €
|
|
| 112-121 | 25 | W4 |
14,04 €
|
|
| 121-130 | 25 | W4 |
14,34 €
|
|
| 130-140 | 30 | W4 |
21,90 €
|
|
| 140-150 | 30 | W4 |
22,18 €
|
|
| 150-162 | 30 | W4 |
22,31 €
|
|
| 162-174 | 30 | W4 |
23,00 €
|
|
| 174-187 | 30 | W4 |
23,46 €
|
|
| 187-200 | 30 | W4 |
auf Anfrage
|
|
| 200-213 | 30 | W4 |
auf Anfrage
|
|
| 213-226 | 30 | W4 |
auf Anfrage
|
|
| 226-239 | 30 | W4 |
25,08 €
|
|
| 239-252 | 30 | W4 |
auf Anfrage
|
|
| 51-55 | 20 | W1 |
2,36 €
|
